Maximaler kompatibler Sensor: | 2/3" | Adapter: | C |
---|---|---|---|
optische lineare Wiedergabe: | 0.6X-5.0X | Arbeitsabstand: | 84+-2mm |
Markieren: | optisches Zoomobjektiv,Linse der industriellen Bildverarbeitung |
Genauer optischer Entwurf, hohe Auflösung, niedrige Deformation, hervorragende optische Leistung.
Besonders langer Arbeitsabstand, großer beobachtender Bereich.
Mehrfache überziehende Technologie, verringern das Geräuschlicht und den Schatten und bieten Bild der hohen Qualität an.
Die mechanischen Teile wird durch aufsteigenden Oxidations-, intelligenten und zuverlässigenentwurf verarbeitet.
Volle Fertigungsstraße, 6.5X, 8.0X, 12.5X, das für Wahl, manuelles ununterbrochenes Laut summen laut summt, beulte laut summend, motorisiertes Laut summen, Feedback der linearen Wiedergabe ein.
Koaxialbeleuchtung, manuelle feine Justage (3mm, 12mm), motorisiertes (3mm, 12mm) auf Wahl fein einstellen.
Weitverbreitet schwankt herein von den Bereichen wie industrieller Entdeckung, Automatisierung, Kommunikation, industrieller Bildverarbeitung, Halbleiter, Biologie und medizinischer, wissenschaftlicher Forschung etc.
Anwendung VMM mit koaxiallichtquelle und motorisierter Steuerung

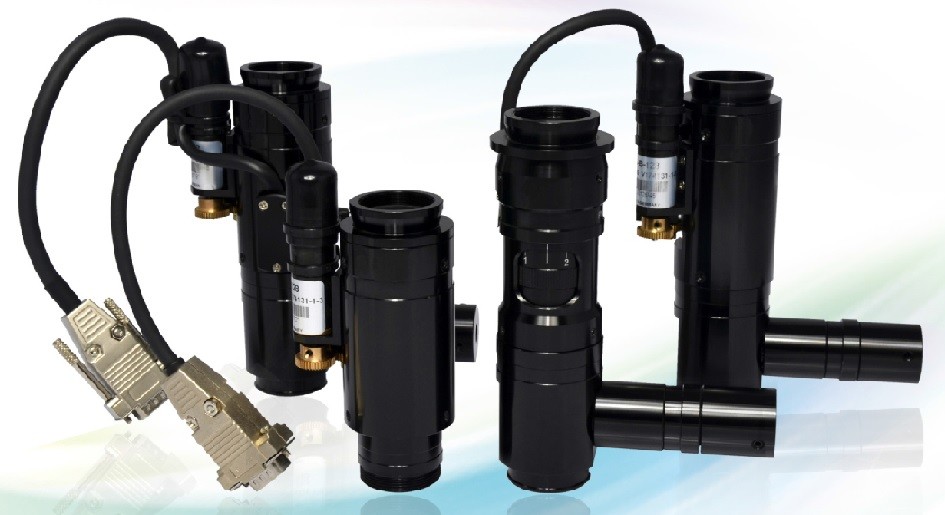

ununterbrochene laut summende Linse 8.0X
Die ununterbrochene laut summende Linse 8.0X hat hohe Auflösung, großen Lochdurchmessertelecentric Optikentwurf und große laut summende Strecke, ist es die Verbesserungsversion der ununterbrochenen laut summenden Linse 6.5X.
Parameter
Einzelteil | ununterbrochene laut summende Linse 8.0X |
||||||||||
Optische lineare Wiedergabe | 0.6X-5.0X |
||||||||||
Arbeitsabstand | 84+-2mm |
||||||||||
Optische lineare Wiedergabe | 0.6X | 1X | 1.5X | 2X | 2.5X | 3X | 3.5X | 4X | 4.5X | 5X |
|
Schärfentiefe (Millimeter) | 2,67 | 0,95 | 0,43 | 0,27 | 0,2 | 0,15 | 0,12 | 0,1 | 0,081 | 0,073 |
|
N.A. | 0,025 | 0,043 | 0,063 | 0,074 | 0,082 | 0,09 | 0,097 | 0,1 | 0,11 | 0,11 |
|
F.No. | 12,5 | 11,85 | 11,95 | 13,65 | 15,3 | 16,5 | 18,4 | 19,9 | 20,4 | 22,45 |
|
Entschließung (um) | 13 | 7,8 | 5,3 | 4,53 | 4,09 | 3,73 | 3,46 | 3,36 | 3,05 | 3,05 |
|
Fernsehdeformation | 0,050% | 0,002% | 0,010% | 0,020% | 0,003% | 0,020% | 0,020% | 0,018% | 0,020% | 0,010% |
|
Visionsbereich (Millimeter) | Diagonale | 18,33 | 11 | 7,33 | 5,5 | 4,4 | 3,67 | 3,14 | 2,75 | 2,44 | 2,2 |
Horizontal | 14,67 | 8,8 | 5,87 | 4,4 | 3,52 | 2,93 | 2,51 | 2,2 | 1,96 | 1,76 |
|
Vertikale | 11 | 6,6 | 4,4 | 3,3 | 2,64 | 2,2 | 1,89 | 1,65 | 1,47 | 1,32 |
|
Maximaler kompatibler Sensor | 2/3" |
||||||||||
Adapter | Art C |
