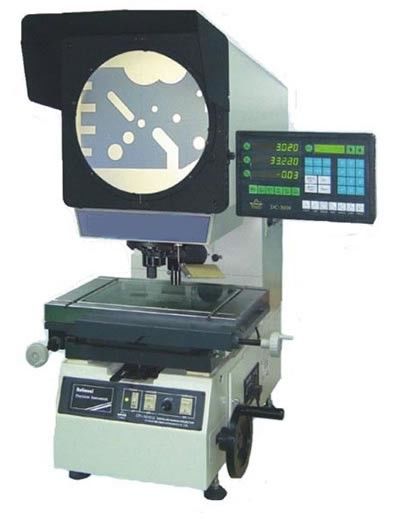

Programmierbarer Z optischer Komparator des schaltbare Linsen-optischer Profil-Projektor-der Achsen-90mm

Programmierbarer Z optischer Komparator des schaltbare Linsen-optischer Profil-Projektor-der Achsen-90mm

Switchable Lens Optical Profile Projector Programmable Z Axis 90mm Optical Comparator

Produktdetails:

Herkunftsort: China
Markenname: UNIMETRO
Modellnummer: UNIPJ-3000CZ

Zahlung und Versand AGB:

Min Bestellmenge: 1
Verpackung Informationen: Holz-Fall
Lieferzeit: 20 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10 pro Monat
Jetzt kontaktieren
Ausführliche Produkt-Beschreibung
Fuß-Schalter: Verfügbar Verbindung RS232: Verfügbar
Ausgleich: Linearer Ausgleich oder linearer Ausgleich des Abschnitts Entschließung (X-Achse, Y-Achse): 0.5um
Bildumfang (Millimeter): Ф312 verwendetes range>Ф300 Beleuchtung: Lampe 24V/150w-halogen



Programmierbare Z Achse des schaltbare Linsen-optische Profil-Projektor-90 Millimeter



Eigenschaften



Der optische Profilprojektor UNIPJ-3000CZ Reihe ist ein optisches Messgerät mit Hochleistung und stabiler Funktion. Die Reihe ist mit Fußschalter und mehrfache Funktionsdigitale anzeige DC3000, die schnell messen und Datenausgabe sicherstellt, und hohe Leistungsfähigkeit.



Der optische Profilprojektor UNIPJ-3000CZ Reihe ist mit der schaltbaren Platte für die Installierung der Linse, die für Linse 3 verfügbar ist. Wenn während der Messvorganglinearen wiedergabe wird die Änderung, Benutzer muss nur die Platte, anstatt angefordert die, Linse, diese zu ändern, schalten anbietet viel höhere Leistungsfähigkeit.



UNIPJ-3000CZ Reihenprofilprojektor benutzt Verlegenheitsstadiumsstruktur. Benutzer bewegen den optischen Kasten für die Fokussierung. Welches viel schwerere Ladenfähigkeit für die Arbeitsbühne zur Verfügung stellt. Auch die Stadiumsreisegröße ist möglich, um als die traditionellen Modelle viel größer zu sein.



Digitale Anzeige DC3000

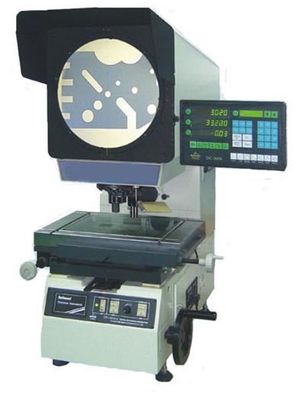

Programmierbarer Z optischer Komparator des schaltbare Linsen-optischer Profil-Projektor-der Achsen-90mm



Das DC3000 bietet starke messende Funktion für die Benutzer an:



1. Messen, Einstellen und Konstruieren aus dem Bildelement wie Punkt, Linie, Kreis, Winkel, Abstand, Rechteck, Schraubenfaden etc.

2. Koordinaten ausgeglichen.

3. Verfügbar für Fußschalter oder -Flankendetektor.

4. Druckfunktion verfügbar, die ist, Anwenderprogramm, Bildelement oder die Achsenlesung zu drucken.

5. Ausgabefunktion RS232, die ist, die linearen Skalenablesungen zum PC auszugeben.

6. Anwenderprogrammierenfunktion, Benutzer kann die Schritte des Messens notieren, das das wiederholende Messen von den gleichen Werkstücken viel schneller macht.

7. Mehrfachverbindungsstelle koordiniert verfügbare Art-, polare und rechteckigeachse, Inc. und ABS, mm-/inchschalter.

8. Linearer Ausgleich oder linearer Ausgleich des Abschnitts verfügbar.

9. 100 Gruppe dauerhaften Elementspeichergedächtnisses, 10 vorübergehend.



Parameter



Spezifikation



Modell   UNIPJ-3015CZ UNIPJ-3020CZ UNIPJ-3025CZ
Funktionstabelle Die Größe der Metalltabelle (Millimeter) 354*228 404*228 450*280
Des Glastischs (Millimeters) 210*160 260*160 306*196
X-Achse, Reise (Millimeter) 150 200 250
Y-Achsenreise (Millimeter) 100 100 150
Z-Achsenreise (Millimeter) 100 100 100
Gewicht (Kilogramm) 170 175 180
Maß (L*W*H) (Millimeter) 780*810*1120 780*810*1120 780*810*1120
Messende Genauigkeit (um) (3+L/75) (3+L/75) (3+L/75)



Entschließung (X-Achse, Y-Achse) 0.5μm



Projektorschirm Bildumfang (Millimeter) Ф312 verwendetes range>Ф300 (mit der Querlinie)
Schirmdrehstrecke 0°~360°
Drehwinkelentschließung 1 ‵ oder 0.01°



Linse Lineare Wiedergabe 10X (Wahl) 20X (Wahl) 50X (Wahl) 100X (Wahl)
Gegenstandansicht (Millimeter) Ф30 Ф15 Ф6 Ф3
Arbeitsabstand (Millimeter) 77,7 44,3 38,4 25,4
Max.Workpiece-Höhe 90mm 90mm 90mm 90mm
System der digitalen Anzeige Kann das mehrfunktionale Datenverarbeitungssystem DC-3000, das auf englisch erscheint, benutzt werden, um die Daten zu erfassen und den Punkt, die Linie, den Kreis, den Winkel und den Abstand zu messen.
Beleuchtung Die Beleuchtung des Getriebes und der Reflexion: Lampe 24V/150w-halogen.
Energie 50/60Hz Summe 110V/220V (Wechselstrom) power=400W
Abkühlen Durch die Fans
Zusätze Mini-Drucker (Wahl), Flankendetektor (Wahl), M2D-Software (Wahl) und so weiter beziehen bitte sich auf Zusätze für Profil-Projektor für weitere Einzelheiten
Empfohlener Auflagetisch Laden weight>250kg
Maß: 800 (L)*550 (H)*650 (W) Millimeter
