Die visuelle Messmaschine mit einem 24-Zoll-LCD-Display bietet verschiedene Größenoptionen

Werkzeug-Inspektionssystem Werkzeug-Video-Messsystem Vision-Messmaschine

Produktanwendung

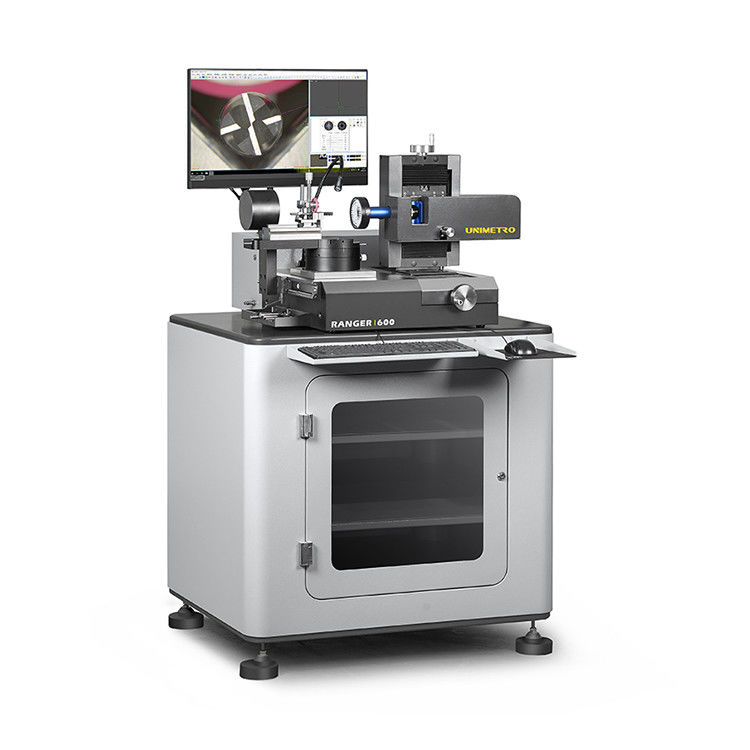

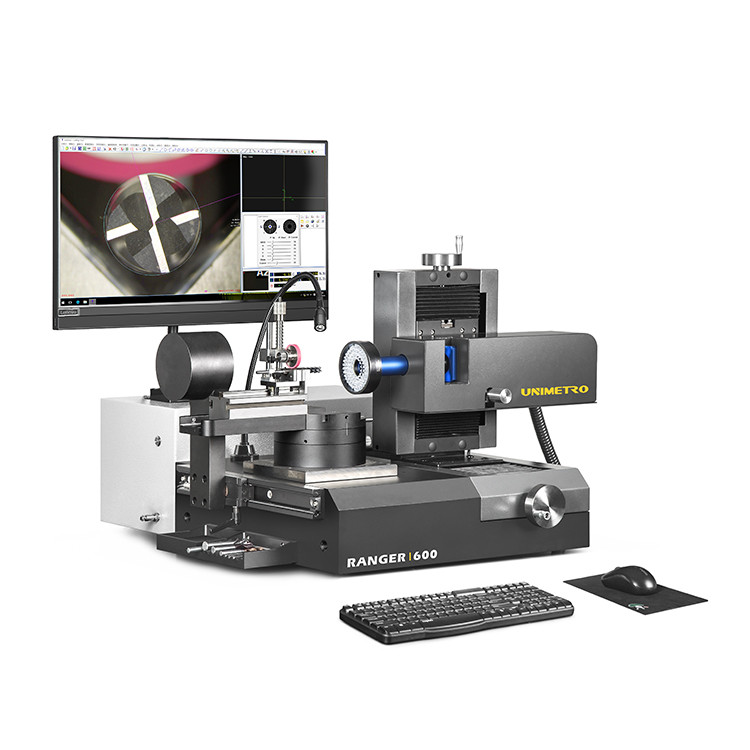

Das UNIMETRO RANGER600 Werkzeug-Inspektionssystem ist die universelle Messmaschine für Bohrer, Fräser und Senker unter flexiblem Beleuchtungssystem. Dank des kompakten Designs und der großen Stabilität kann der RANGER600 im Messraum, bei der Wareneingangskontrolle oder direkt in der Produktion eingesetzt werden. Das RANGER600 Werkzeug-Inspektionssystem ist mit der universellen SMARTOOL-Messsoftware konfiguriert, was es zum besten Instrument für alle Arten von Metallzerspanungswerkzeugen macht, angefangen bei der schnellen Überprüfung einzelner Kriterien wie Außenkontur oder Winkel bis hin zur vollständigen Kontrolle spezieller Werkzeuggeometrien. Benutzer können mit dem RANGER600 problemlos einen MESSEN-ANALYSIEREN-Messprozess durchführen.

Erweitertes Design

--Ergonomisches Design und solide Konstruktion.
--HD-Bilderfassung und -anzeigekombination, auch Mikroskopvergrößerungsstufe ist optional.
--Stabiler und genauer V-Block für einfaches Halten und Ausrichten der Werkzeuge.
--Mechanisch fester Messwinkel von 0 Grad und 90 Grad sind auf dem Drehtisch verfügbar.
--Hochgenauer Encoder ist in den Drehtisch eingebettet und bietet präzise Winkelpositionierung für Benutzer.

--Programmierbare LED-Ringlicht mit mehreren Abschnitten für die Oberflächenbeleuchtung, einschließlich Konturbeleuchtung und freiem Winkel-Zusatzlicht für Standardmerkmale.
--SMARTOOL-Messsoftware bietet spezifische Messfunktionen für Schneidwerkzeuge.
--Automatische Kantenerkennung, schnelle Winkelmessung mit Fadenkreuz, CAD-Elementvergleichsfunktionen sind verfügbar.
--Schnelle Ausgabe der Messergebnisse in eine EXCEL-Dateibericht oder CAD-Datei.
--ALL-IN-ONE PC-System macht die Maschine stabiler.

Spezifikation

Messung mehrerer Winkel

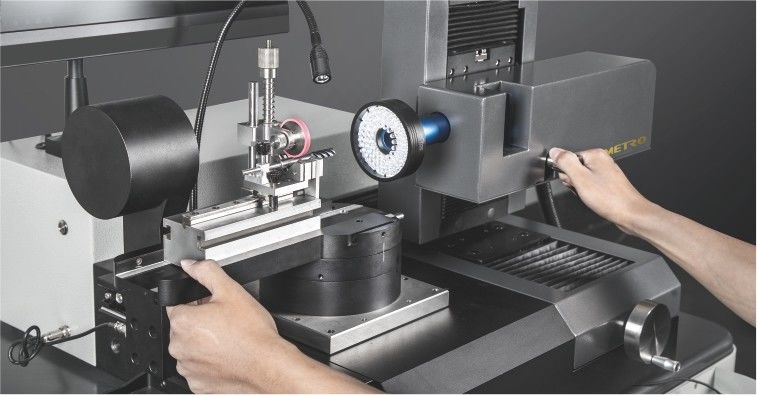

Für eine schnellere und präzisere Winkelpositionierung der Werkzeuge während des Messvorgangs bietet der Drehtisch des RANGER600 2 mechanisch feste Winkel, 0 Grad und 90 Grad. In der 0-Grad-Position können Benutzer Werkzeugende, Werkzeugende - Mittelschaft, Werkzeugende - Vorderwinkel usw. messen. Und die 90-Grad-Position ist für den Spiralwinkel, den axialen Vorderwinkel, den ersten Rückwinkel, den zweiten Rückwinkel und den Kippkantenwinkel usw. verfügbar.
Wenn andere Winkelpositionen benötigt werden, können Benutzer auch den genauen Encoder verwenden, der in den Drehtisch eingebettet ist, um diese zu erhalten. Die Winkelanzeige wird in der Software angezeigt.

                      0 Grad                                     45 Grad                                  90 Grad

Standardzubehör

Frei einstellbares Zusatzlicht

Ein dimmbares Zusatzlicht ist an einem flexiblen Arm verfügbar. Dies hilft den Benutzern, ein lokal verbessertes Bild zu erhalten.

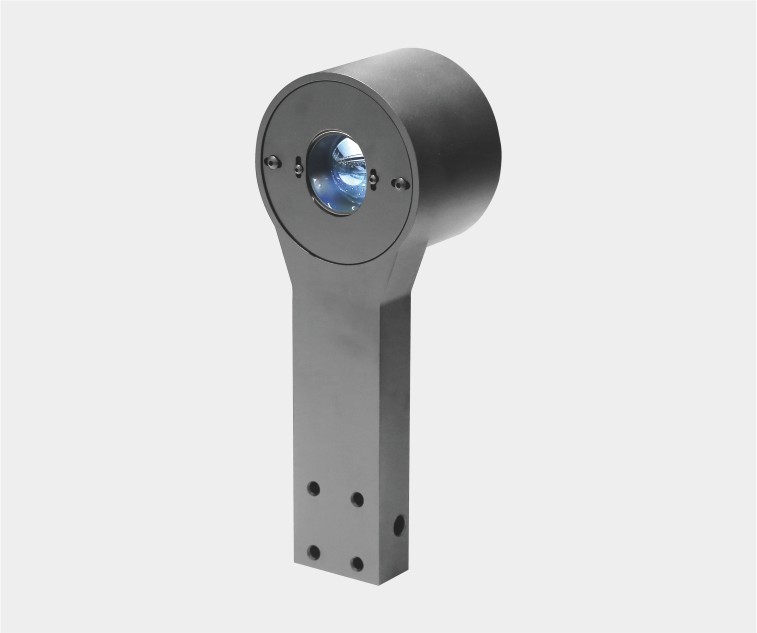

Konturlichtmodul

Der RANGER600 enthält ein paralleles Lichtweg-Kontur-LED-Lichtmodul, das entlang der X-Achsen-Richtung beweglich ist und dem Benutzer das beste Bild und die scharfe Kante der Objektansicht bietet, wenn die Kontur des Werkzeugs gemessen wird.

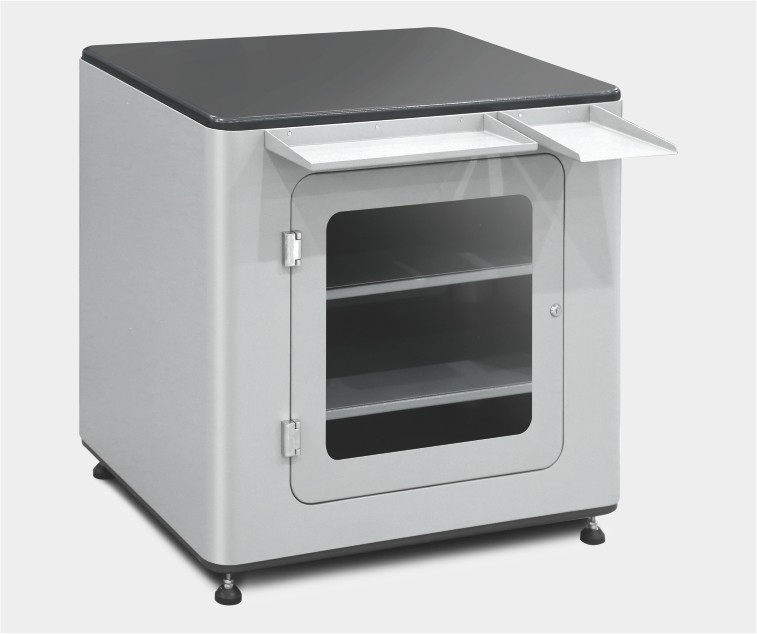

Basistisch

Solide Standarbeitsstation mit praktischem und offenem Stauraum für die Aufbewahrung von Materialien und Werkzeugen.

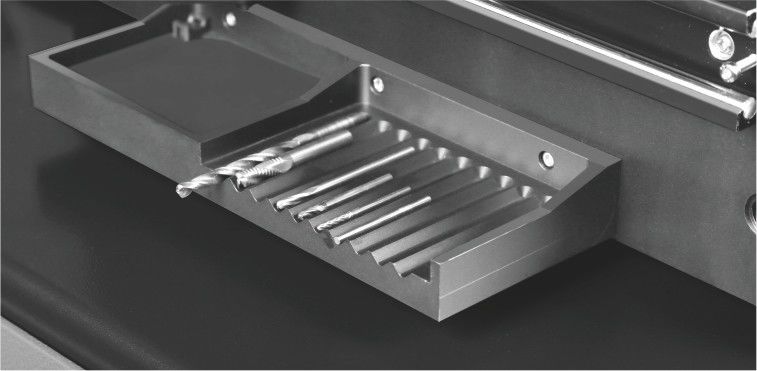

Werkzeughalter

An der Seite der Maschine ist ein Werkzeughalter mit mehreren Abschnitten eingebettet. Benutzer können alle Werkzeuge der Reihe nach halten, um Verwirrung zu vermeiden.

SMARTOOL-Messsoftware


Führende Messlösung für Schneidwerkzeuge

Die SMARTOOL Schneidwerkzeug-Messsoftware wurde auf der Grundlage hochgenauer optischer und digitaler Messtechnologie entwickelt, ist einfach und intuitiv zu bedienen und bietet zahlreiche Mess- und Auswertealgorithmen speziell für Werkzeuge, die in der Schleifbearbeitung hergestellt oder geschärft werden.

Scharfe, kontrastreiche Ansichten bei allen Vergrößerungen. Alle Vergrößerungen sind kalibriert.
Hohe Zoomstufe ermöglicht die Analyse selbst kleinster Oberflächendetails oder die Inspektion von Mikrowerkzeugen.
Intuitive und einfach zu bedienende Softwareoberfläche - für schnelle und einfache Messanwendungen sind alle Funktionstasten und das Bedienfeld grafisch dargestellt, und die automatische Kantenerkennungsfunktion hilft, die Messergebnisunterschiede verschiedener Bediener zu eliminieren.
Freier Wechsel zwischen Objektbildansicht und Echtzeit-Konturkurvenansicht - Benutzer können die Beobachtung durchführen und die maximalen Kanten der Werkzeuge während des dynamischen Rotationsprozesses messen. Erweiterter Kalibrierungs- und Kompensationsprozess - Die SMARTOOL-Software bietet eine erweiterte Kalibrierungs- und Kompensationsfunktion, die die Genauigkeit der Messung erheblich erhöht.

Führende Funktionen

Einfache Bedienung

Hochauflösende Bildanzeige und grafische Bedienoberfläche. Alle Funktionstasten und das Bedienfeld werden im Softwarefenster angezeigt.

Dynamische Echtzeitkurvenansicht

Die Software bietet eine Echtzeit-Kantenerkennungskurvenansicht, wodurch die Kantenanalyse und -messung intuitiver und klarer wird. Benutzer können jederzeit während des Messvorgangs in den Kurvenansichtsmodus wechseln.

Schnelle Winkelmessung mit Fadenkreuz

Das im Bildbereich der SMARTOOL-Software angezeigte Fadenkreuz ist frei drehbar und in der Lage, Winkel anzuzeigen. Benutzer können durch die Verwendung des Fadenkreuzes zum Kantenvergleich einfach eine schnelle Winkelmessung erreichen.

CAD-Vergleich

Die SMARTOOL-Messsoftware unterstützt die CAD-Vergleichsfunktion. Benutzer können die CAD-Zeichnung des Werkzeugs direkt als Referenz in die Software eingeben und das reale Bild mit der Zeichnung vergleichen, um die Geometrien der Schneidwerkzeuge zu bewerten.

Messfähigkeit.

Messfähigkeit

                   Spiralwinkel                            Axialer Vorderwinkel                        Erster Rückwinkel

                         Zweiter Rückwinkel                                               Kippkantenwinkel

                     Werkzeugende                       Werkzeugende - Mittelschaft            Werkzeugende - Vorderwinkel

                             Erster Rückwinkel                                               Zweiter Rückwinkel
