Produktname: | Bild-Messgerät | Maß: | 1900*1480*1750mm |
---|---|---|---|
Messbereich: | 800*1000*200mm | Messende Genauigkeit: | 3+L/200um |
Wiederholbarkeit: | 3 | lineare Skalaentschließung: | 0.1um |
Ansteuersystem: | Cnc-Steuerung, geschlossenes Wechselstrom-Servoansteuersystem-, Steuerknüppel-, Mäuse- oder Tastatur | Beleuchtung: | 5-ring, 8-section LED Ringlicht |
Markieren: | optische Ausrüstung des Maß-1500Kg,Optische Maß-Ausrüstung für Glasscheibe,optische Ausrüstung des Maß-220V |

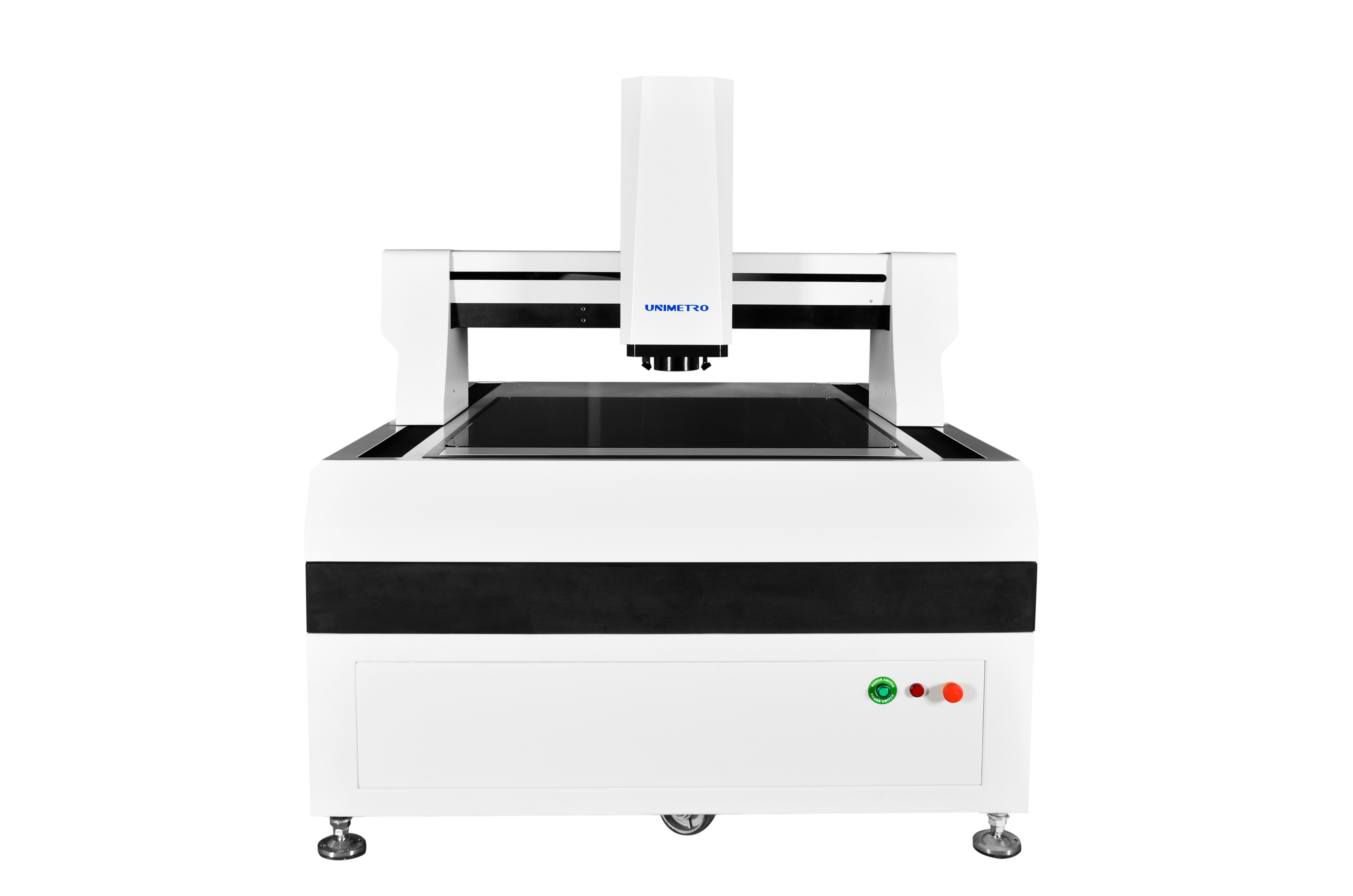

Hochpräzise optische Messgeräte für Flachglas
Die optische Messmaschine ist ein Instrument zur genauen Messung physikalischer Abmessungen mit einer Genauigkeit bis zum Mikrometerbereich. Dabei handelt es sich um ein optisches Messinstrument, das die Kamera verwendet, um das Bild des Werkstücks aufzunehmen, das Bildpixel zu analysieren und die 2D-Abmessung mit der Messsoftware zu berechnen .Es ist ein beliebtes Modell, das für die meisten genauen 2D-Dimensionsmessanwendungen und Endbenutzer aus verschiedenen Branchen geeignet ist, wie Formenbau, Elektronik, Halbleiter, Kunststoffspritzguss, 3C-Produkte, medizinische Versorgung, Luftfahrt usw. Es ist ein wichtiges Instrument Wird in Ihrem Produktqualitätskontrollprozess verwendet und gewährleistet die Maßgenauigkeit Ihrer Produkte, macht Ihre Produkte wettbewerbsfähiger.
Mechanismusdesign für optische Messgeräte
>> Angenommene bewegliche Brückenstruktur des ganzen geschlossenen Rahmens, reparierte das Messwerkstück, große Tragfähigkeit und gute Leistungsleistung.
>> Einführung der Finite-Elemente-Analysetechnologie in die mechanische Konstruktion, um eine hohe Steifigkeit und eine hochpräzise mechanische Struktur zu gewährleisten.
>> Grade 000 Granit-Marmorsockel, hohe Festigkeit, Korrosionsbeständigkeit und gute Stabilität.
>> Arbeitstisch zur Oberflächenbehandlung von Aluminiumoxid --- schnelle und flexible Aktionssteuerung, langlebig und schön.
Optische Messgeräte Aufbau
>> Offenes Gitterlineal, Auflösung 0,1 um, hohe Präzision und gute Stabilität.
>> Präzisions-Linearführungsschiene, Kugelumlaufspindel der Schleifmaschine und AC-Servomotor gewährleisten die Stabilität der Positioniergenauigkeit des Maschinensystems.
>> Die hochauflösende Giga-Farbdigitalkamera mit 2 Megapixeln erfüllt die Anforderungen einer klaren Beobachtung und stabilen Messung.
>> 6,5-fach hochauflösendes optisches Objektiv, präziser automatischer Zoom, schnelle einmalige Pixelkalibrierung.
>> Programmierbare LED-Flächenlichtquelle mit 8 Abschnitten und paralleler LED-Konturlichtquelle (grün oder weiß).
>> CNC-Steuerung, Close-Loop-AC-Servo-Antriebssystem, Joystick, Maus- oder Tastatursteuerung.
Optische MessgeräteOptionaler Multisensor für 3D-Messung
Beleuchtung: 4/8/40 Sektionen LED-Flächenringlicht;48 Abschnitte 4 Farben LED-Ringlicht;Bewegliches 4-farbiges LED-Ringlicht
Objektiv: Manuell verbeultes Zoomobjektiv;Auto-Zoom-Objektiv, manuell verbeultes Zoom-Objektiv mit koaxialem Licht;Auto-Zoom-Objektiv mit koaxialem Licht.
Messtaster: Renishaw MCP-Kits, Messfehler <= 0,75 um;Renishaw PH6 + TP20, Messfehler <= 0,35 um.
Lasersensor: KEYENCE berührungsloser Lasersensor;Weißlichtmesssensor.
PARAMETER
Die Details unserer großen Vision-Messmaschine sind wie in der folgenden Tabelle dargestellt:
Modell | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X-, Y-Verfahrweg (mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
Z-Achsen-Verfahrweg (mm) | 200 (kann entsprechend den Anforderungen der Kunden angehoben werden) | |||||
Ladekapazität | ca.35 kg | |||||
Abmessung (mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
Gewicht (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
Auflösung | 0,5 μm (0,1 μm für Option) | |||||
Kamera | 2M HD GIGA Digitalkamera | |||||
Zoomobjektiv | professionelles Auto-Zoom-Objektiv Vergrößerung des Zoom-Objektivs: 1~10X | |||||
Videovergrößerung | 18~195X | |||||
(Je nach Modell der ausgewählten Kamera ändert sich die Vergrößerung; die tatsächliche Vergrößerung hängt von den gemessenen Daten ab.) | ||||||
FOV | 8,1 ~ 1,3 mm | |||||
(Je nach den unterschiedlichen Anpassungsschemata von Kamera und Objektiv ändert sich das Sichtfeld entsprechend und das tatsächliche Sichtfeld hängt von den gemessenen Daten ab.) | ||||||
Genauigkeit* | ≤ (3+L/200)μm | |||||
Erleuchtung | Programmierbare LED-Flächenbeleuchtung mit 5 Ringen und 8 Abschnitten | |||||
(Ringlicht mit 40 Abschnitten, koaxiales Licht, bewegliches mehrfarbiges Ringlicht als Option) |
Firmeninformation
Unser Kunde & Agent
FAQ |
---|
Q1: Sind Sie eine Fabrik oder ein Handelsunternehmen? |
A1: Wir sind eine Fabrik und geben Ihnen innerhalb von 24 Stunden die schnellste Antwort. |
Q2: Worin besteht Ihr Unternehmen hauptsächlich? |
A2: Wir produzieren hauptsächlich Vision-Messmaschine, Koordinatenmessmaschine, CMM&VMM-Vorrichtungen usw. |
Q3: Wie wähle ich die passende Spezifikation aus? |
A3: Solange Sie uns die Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen. |
Q4: Akzeptieren Sie maßgeschneiderten Service? |
A4: Seien Sie sicher!Wir können nicht nur typische Maschinen liefern, sondern auch Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind. |
Q5: Was ist Ihre Garantiezeit? |
A5: Unsere Produktgarantiezeit beträgt 1 Jahr.Unsere Produktqualität ist sehr stabil, und wir haben an einigen zerbrechlichen Teilen stark verbessert.Sie können sich auf unsere Produktqualität verlassen. |
