    Produktdetails:

    Herkunftsort: Dongguan
    Markenname: UNIMETRO
    Modellnummer: RU2

    Zahlung und Versand AGB:

    Min Bestellmenge: 1
    Preis: Discussible

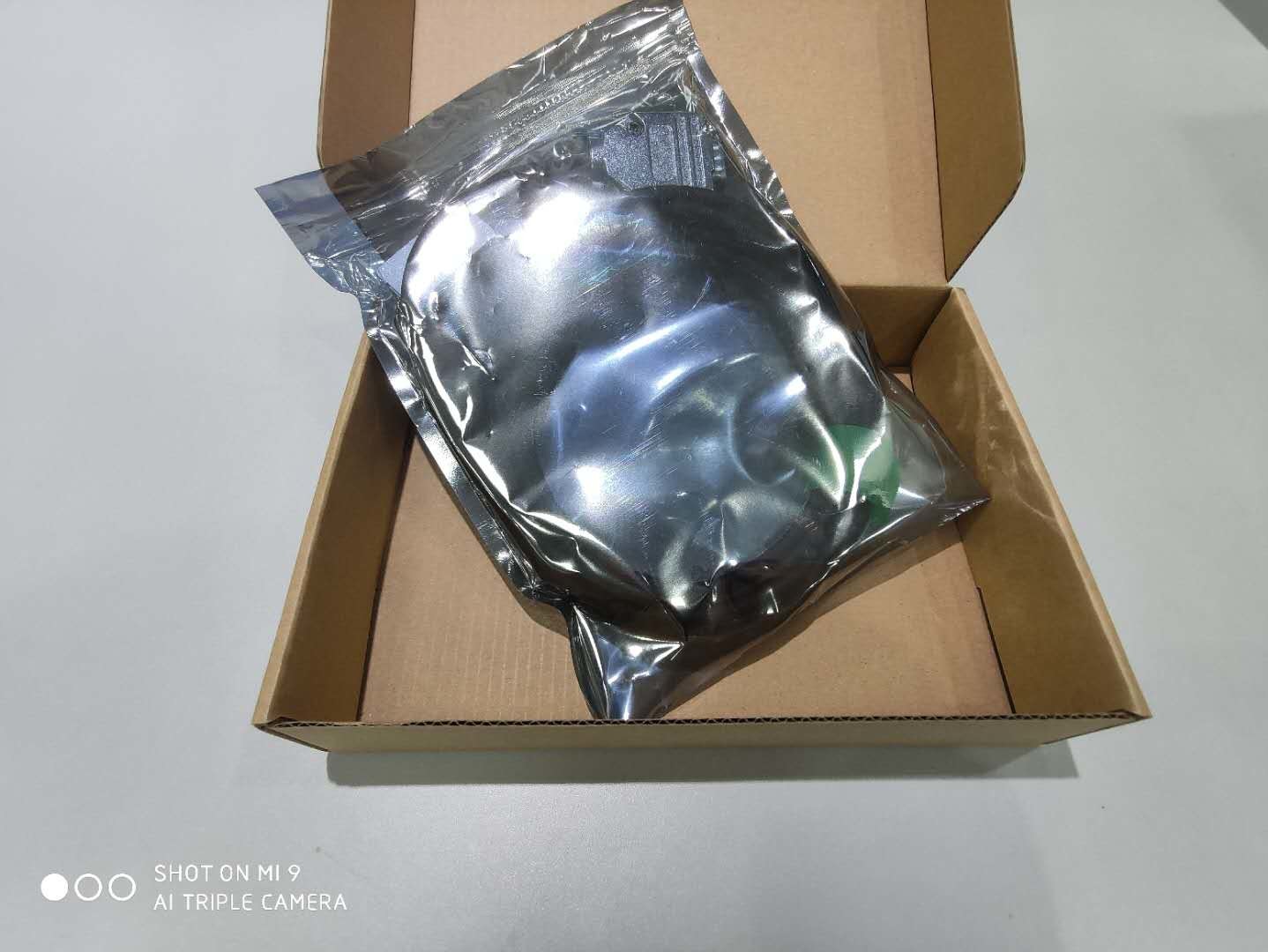

    Verpackung Informationen: Box
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung

    Produkt-Beschreibung

    Machthaber-Lesekopf der Reihe RU2 kratzender

    ● RU2 ist kratzender Machthaber-Lesekopf entworfen, um Feedback für lineares Maß der hohen Präzision zur Verfügung zu stellen. Er nimmt Feld-Scannentechnologie UNIMETROS höchstentwickelte einzelne, modernen automatischen Gewinn und automatische Abweichungskorrekturtechnologie an. Er kann kratzenden Machthaber mit 20 MHI mit hoher Präzision und umweltfreundlicher Leistung lesen. Es ist für die Hochleistung und hohe Zuverlässigkeitsanwendungen passend, die Closed-loop und Geschwindigkeitsregelung, wie hohe Präzisionsmaschinen und automatische Abweichungskorrekturtechnologie, Hochgeschwindigkeitsautomatisierungsausrüstung, etc. erfordern.



    Machthaber-Lesekopf der hohen Präzision erzielen kratzender effektive Entschließung von 20 Nanometer




    Stammdaten

    Hohe Präzisions-einzelnes Feld-Überprüfungsreihen-Leser

    ● RU2 Lesekopf nimmt Feld-Scannentechnologie höchstentwickelten großen Gebiets UNIMETROS einzelne, automatische Gewinnsteuerungstechnik und automatische Abweichungskorrekturtechnologie an, die die Auswirkung der Verschmutzung effektiv verringern können. Die eingebaute Wirklichgeschwindigkeit ADC-Unterteilung des Lesekopfes kann größere Bandbreite zur Verfügung stellen und verringert effektiv Unterteilungsgeräusche und Unterteilungsfehler. Sie kann eine effektive Entschließung von 20 Nanometer unter der Zustand von niedrigen Positionsgeräuschen und von glatter Geschwindigkeitsregelung, mit eingebautem Hinweis-Bezugsursprungs- und -grenzertrag erzielen und liefert eine differenziale TTL-digitale Zuwachsstandardschnittstelle. Die Mehrfarben-LED ist auf dem Lesekopf integriert, der Signalstärke anzeigen und Installation erleichtern kann.





    Umgebungsbedingungen

    Betriebstemperatur
    -10℃ | +70℃
    Arbeitsfeuchtigkeit
    Relative Feuchtigkeit<95>
    (Nicht Kondensation)
    Dichtung oben
    IP40
    Lagertemperatur
    -20℃ | +85℃
    Speicherfeuchtigkeit
    Relative Feuchtigkeit<95>
    (Nicht Kondensation)







    Hauptmerkmale

    ◆ maximale Entschließung 50 Nanometer.
    ◆ starke umweltfreundliche Fähigkeit: Feld-Scannentechnologie des großen Gebiets verringern einzelne, mehr als 100 Gitterlinien, die gleichzeitig scannen, effektiv die Auswirkung anderer Schadstoffe wie Staub.
    ◆ hohe Bandbreite, niedriger Unterteilungsfehler: eingebaute Hochgeschwindigkeits-ADC und Siebschaltung, liefern höhere Bandbreite, höhere Entschließung, höhere dynamische Resonanz, niedrigerer Unterteilungsfehler.
    ◆ automatische Nutzensteuerung, automatische Abweichungskorrektur: moderne automatische Verstärkungsregelung, automatischer Abweichungskorrekturstromkreis und Algorithmus, stabilere Signalausgabe zur Verfügung stellen. Installation ist auch bequemer.
    ◆ Mehrfarbenindikator zeigt Signalstärke und Installationsstatus an.

    ◆ SinCos 1Vpp, differenziale TTL-Signalschnittstelle.

    ◆ eingebautes Hinweisursprungs- und -grenzsignal.



    Spezifikationen

    Maß
    L: 36mm * W16.4mm * H14.3
    Kalibrierungsabstand
    20um
    Gewicht
    Lesekopf: Kabel 15g: 35g/m
    Energie
    5V±10% 150mA
    Ausgangssignal
    Differenziales TTL oder SinCos 1Vpp, Ursprung, Grenze, Lesekopf bereit
    Verbindungsstück
    D-Vor-15 Pin-Mann
    Genauigkeitsgrad
    ±5 um (kratzender Machthaber RUS)
    Entschließung
    Differenziales TTL 5um, 1um, 0.5um, 0.2um, 100nm, 50nm, 20nm
    (SinCos 1Vpp) 20um
    Elektronischer Unterteilungsfehler
    <40nm>
    Höchstgeschwindigkeit
    12m/s (in Bezug auf Entschließungs- und MinimumTaktfrequenz des Zählers)
    Maximale Beschleunigung
    35G
    Bezugsursprung
    Magnetschalter unten des Lesekopfes
    Begrenzungsschalter
    Magnetschalter unten des Lesekopfes
    Einwegwiederholungs-Genauigkeit von Bezugsursprung
    1LSB





    Ausgezeichnete umweltfreundliche Fähigkeit des RU2 Lesekopfes

    Feld-Scannen-Technologie des modernen großen Gebiets einzelne

    RU2 Lesekopf nimmt LAMOTION fortschrittliche Feldscannentechnologie des großen Gebiets einzelne an. Das Streulicht, das durch die Lichtquelle ausgestrahlt wird, überschreitet durch die Linse und justiert auf parallelen Strahl. Nach der Entstörung des überschüssigen Strahls durch das Fenster auf dem Gitter, belichtet es auf dem kratzenden Machthaber und teilt durch den kratzenden Machthaber an die hellen und dunklen Fransen der Form mit. Das Gitter auf dem Fenster belichtet auf dem einzelnen Feldscannen-Sensor.





    Hoher Verschmutzungs-Widerstand des einzelnen Feld-Scannens





    Durch optischen Test Bantambaums LAIVIOTION Dalian wenn man RUS-Edelstahlgittermachthaber verwendet, wird der RU2 Lesekopf durch den Staub, Tinte und Kratzer verunreinigt, die der Zahl oben ähnlich sind, wird die Maßgenauigkeit nur durch zehn Nanometer beeinflußt, und die Lissajou-Zahl des Signals wird nur durch wenig beeinflußt, gibt es keine DC-Abweichung und ungleiche Verzerrung des Umfanges. Er veranlaßt nicht den Lesekopf, nicht imstande zu sein zu arbeiten.

    Das Einzelfeldscannen des RU2 Lesekopfes gibt nur Sin+, Sünde, Cos+, Lattich-Signale auf einem Sensor aus. Anders als Vierfeldscannen erfordert es vier Sensoren zu den Ausgangssignalen. Wenn der Gittermachthaber verseucht wird, ändert der Umfang des Signals gleichzeitig, das nicht Lissajou-Musterverzerrung verursacht.





    Automatische Gewinn-Steuerungstechnik

    Der RU2 Lesekopf setzt die höchstentwickelte automatische Gewinnsteuerungstechnik von Bantambaum-Optik LAMOTION Dalian ein. Wenn der Abstand zwischen dem Lesekopf und den kratzenden Machthaberänderungen (größtenteils wenn der Lesekopf justiert und installiert ist) oder wenn die Geschwindigkeit des Lesekopfes ändert, ändert der Umfang des Signals. Die automatische Gewinnsteuerungstechnik des RU2 Lesekopfes kann den Umfang des Stalles dieser Signale ständig halten und die Ertraggenauigkeit sicherstellen.

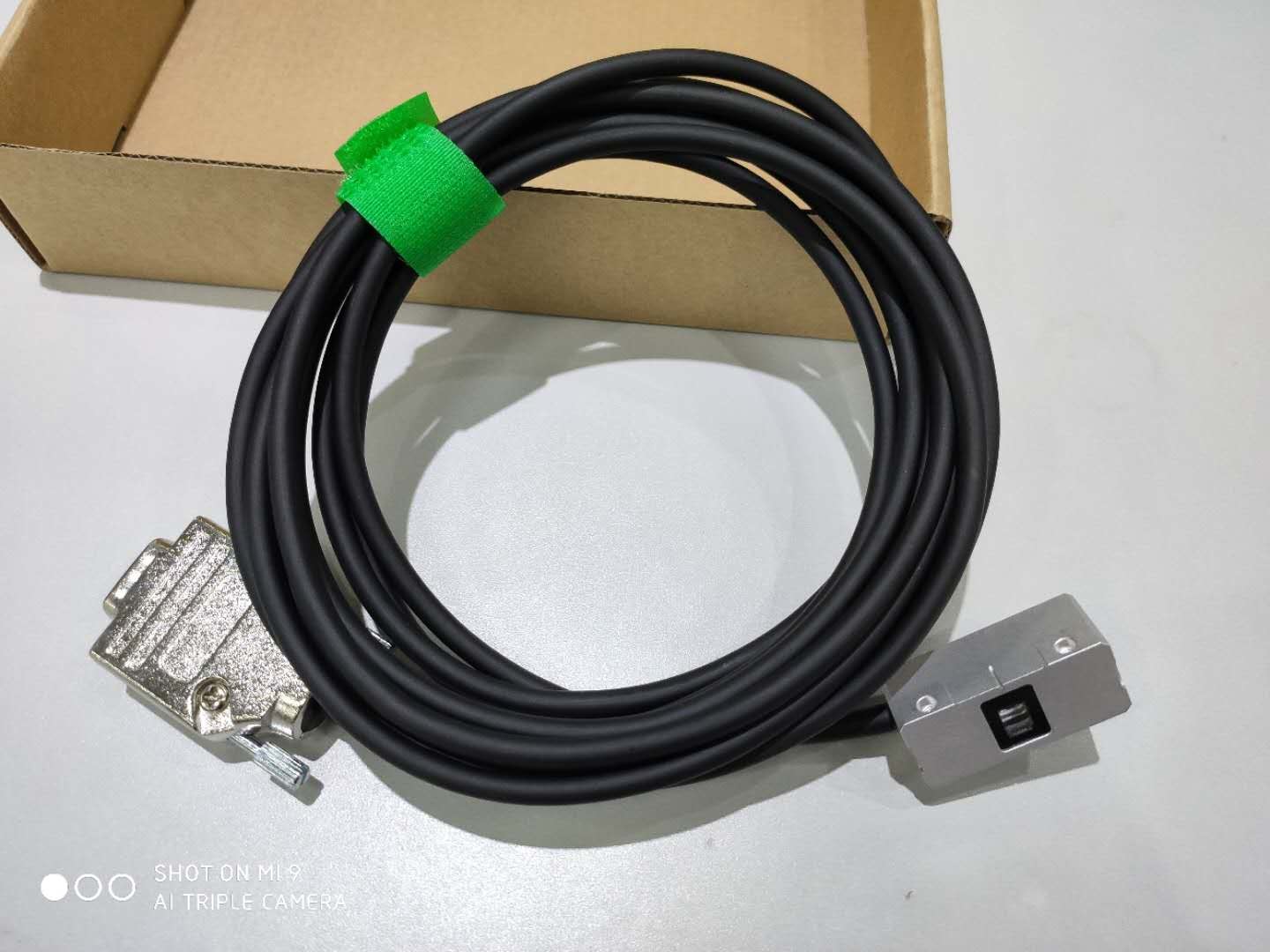

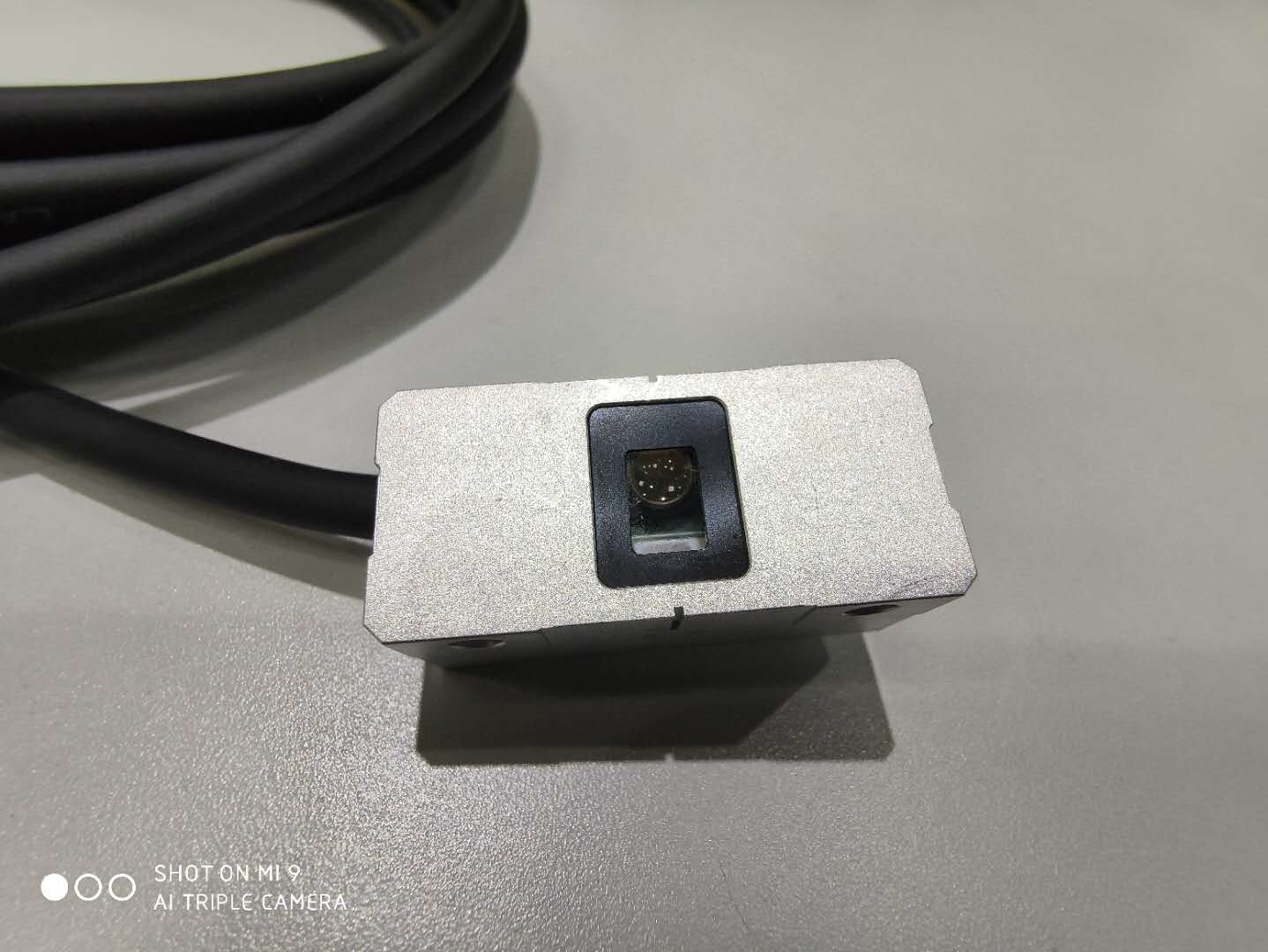

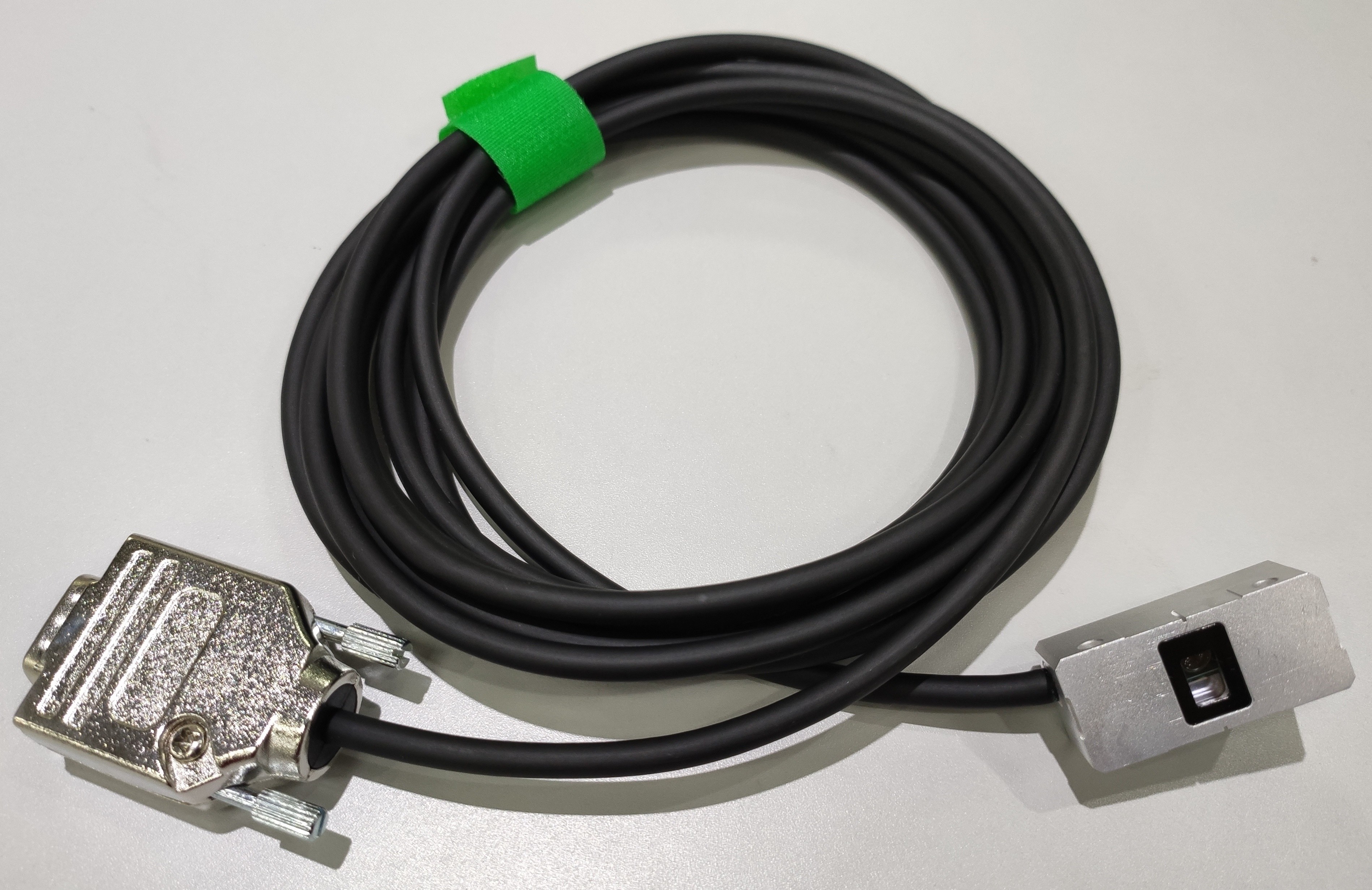

    Ausführliche Bilder.

    Elektrische Parameter des Signals
    Differenziales TTL
    Signalstandort
    2 differenziale Signale A und B

    Bezugsursprungssignal
    1differenzial signalisiert Z
    Impulsbreite 90°

    Signalpegel
    RS-422 (TIA/EIA-422-B)
    Ertrag hochrangiges ≥ 2.4V, wenn der Ausgangsstrom 20 MA ist
    Geben Sie niedriges ≤ 0.4V aus, wenn der Ausgangsstrom 20 MA ist

    Zulässige Last
    Ausgangsstrom ≤ 30 MA
    Widerstand 120ohm zwischen jedem Paar differenzialen Signalen
    SinCos 1Vpp
    Signalstandort
    Sündensignal und Lattich-Signal

    Bezugsursprungssignal
    1differenzial signalisiert Hinweis
    Impulsbreite -18°~ -108°


    Signalpegel
    Typischer Wert 1Vpp des Signalpegels M 0.6V~1.2V
    Symmetrieabweichung | P-N | /2M-≤ 0,065
    Phasenwinkel | φ1+φ2 | Winkel /2 90°±1°Electron

    Zulässige Last
    Ausgangsstrom ≤ 10 MA
    Widerstand 120ohm zwischen jedem Paar differenzialen Signalen
    Grenze
    Signalart
    Lassen Sie Ertrag des offenen Stromkreises ab

    Zulässige Last
    Eingangspegel 3.3V~24V
    Eingangsstrom ≤20mA
    Leser bereit
    Signalart
    Lassen Sie Ertrag des offenen Stromkreises ab

    Zulässige Last
    Eingangspegel 3.3V~24V
    Eingangsstrom ≤20mA









    PS: Um die Phase des Ursprungssignals sicherzustellen, ist möglicherweise es notwendig den Ursprungsmagneten zu justieren.





    Die Beziehung zwischen Geschwindigkeit und Entschließung und Frequenz



    Ertragentschließung


    1um
    0.5um
    0.2um
    0.1um
    50nm


    Zähler
    Minimale Taktfrequenz
    10M
    12m/s
    12m/s
    8m/s
    4m/s
    2m/s


    Höchstgeschwindigkeit
    5M
    12m/s
    10m/s
    4m/s
    2m/s
    1m/s
    2.5M
    10m/s
    5m/s
    2m/s
    1m/s
    0.5m/s
    1M
    4m/s
    2m/s
    0.8m/s
    0.4m/s
    0,2







    Signal-Verbindung

    Lesekopf-Schnittstellen-Linie Reihenfolge
    Geheimnummer
    Funktion
    Geheimnummer
    Funktion
    PIN 1
    Differenziales TTL A+ (Digitalergebnis)
    SinCos 1Vpp Sin+ (Analogergebnis)
    PIN 9
    Differenziales TTL a (Digitalergebnis)
    Sünde SinCos 1Vpp (Analogergebnis)
    PIN 2
    Differenziales TTL B+ (Digitalergebnis)
    SinCos 1Vpp Sin+ (Analogergebnis)
    PIN 10
    Differenziales TTL b (Digitalergebnis)
    Sünde SinCos 1Vpp (Analogergebnis)
    PIN 3
    Differenziales TTL Z+ (Digitalergebnis)
    SinCos 1Vpp Ref+ (Analogergebnis)
    PIN 11
    Differenziales TTL z (Digitalergebnis)
    SinCos 1Vpp Hinweis (Analogergebnis))
    PIN 4
    Leer
    PIN 12
    Leer
    PIN 5
    Leser bereit
    PIN 13
    Leer
    PIN 6
    Grenze
    PIN 14
    +5V
    PIN 7
    +5V
    PIN 15
    0V
    PIN 8
    0V, innere Abschirmung (Bedarf, an 0V mit PIN15 angeschlossen zu werden, um Entstörungsleistung zu erhöhen)

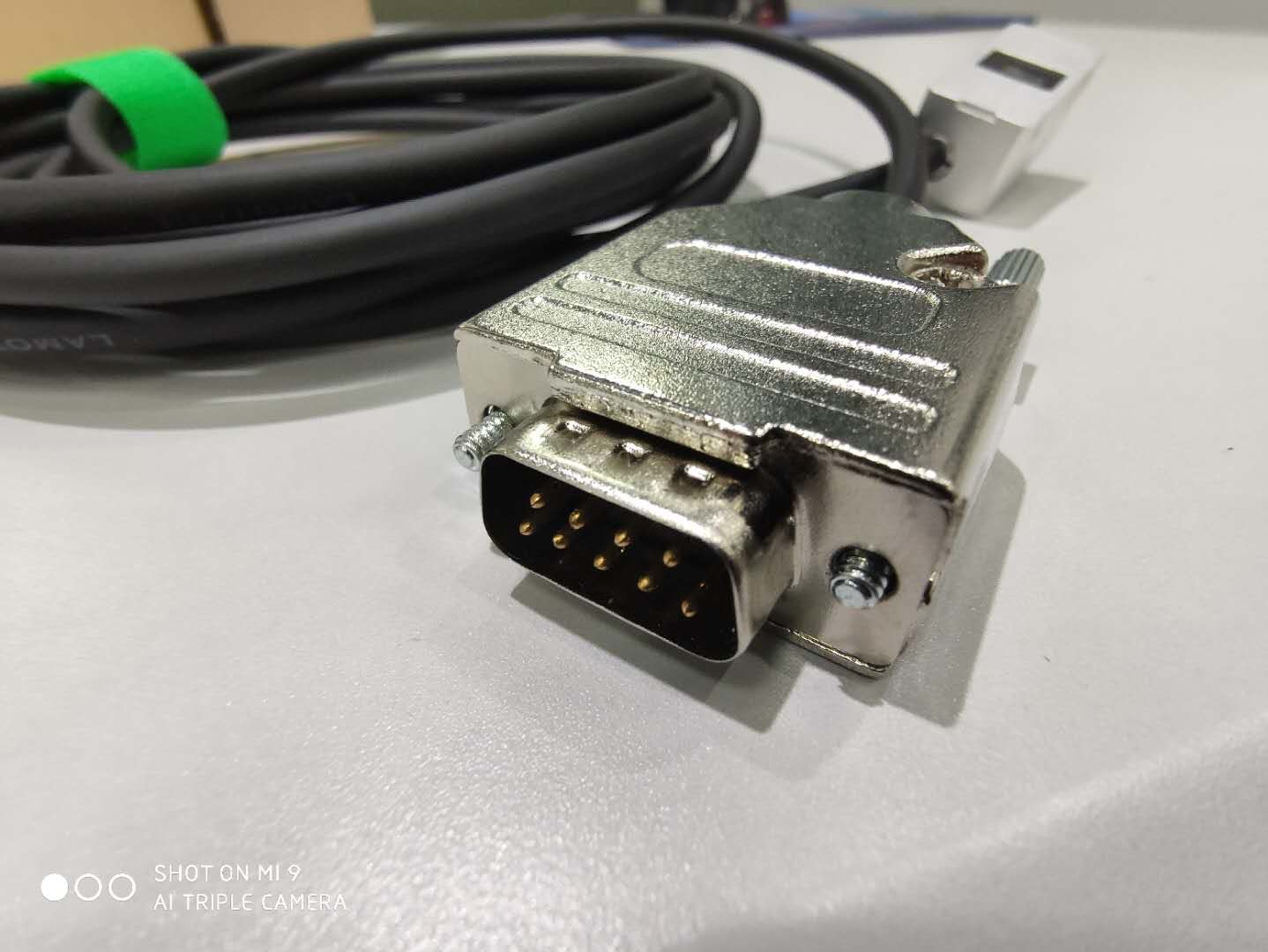

                                                                          D-SUB 15 Manneskopf





    Empfohlenes differenziales TTL, SinCos 1 Vpp-Signal-Verbindung





    Der empfohlene Leser bereit, Grenzsignalverbindung




    Signal-Bedeutung


    Die Bedeutung des Lesers bereit und des Grenzsignals kann konkret beurteilt werden, indem man auf den Systemindikator sich bezieht.



    Leser bereit, Grenzsignal-Zustandsbedeutung
    Signal-Zustand
    Leser bereit
    Grenze
    Lassen Sie offenes ab
    Bus-Leitungs-Trennung
    Bus-Leitungs-Trennung
    Geringe Stärke des Lesekopf-Signals
    Nachweisgrenze
    Lesekopfübergeschwindigkeit

    Anormale Stromversorgung des Lesekopfes

    Lassen Sie Schließung ab
    Lesekopf funktioniert normalerweise
    Lesekopf funktioniert normalerweise







    System-Indikator

    Der RU2 Lesekopf hat eingebaute Mehrfarbenanzeigelampe, die den gegenwärtigen Signal-, Ursprungs- und Grenzstatus anzeigen kann, und kann die Installation und die Anpassung des Lesekopfes unterstützen.



    Leser-Hauptindikatorsignal-Intensität
    Die Intensität des Signals erhöht sich allmählich mit der Änderung der Farbe des Indikators wie folgt
    Rotes Licht an
    Signal-Intensität, die < 30="">nicht richtig arbeitet
    Gelbes Licht an
    Signalisieren Sie Intensität < 50="">jedoch, ist möglicherweise der Fehler der elektronischen Unterteilung größer, und der Ertrag des Analogsignals ist möglicherweise kleiner als 1Vpp.
    Grünes Licht an
    Signal-Intensität < 80="">
    Blaulicht an
    Signalisieren Sie Intensität ≥ 80%, der Lesekopf, der richtig arbeitet





    Andere Funktionen des Lesekopf-Indikators
    Rote Lichter an für 0,5 Sekunden
    Ursprungsposition ermittelt
    Rotes Licht blitzt zweimal
    Ursprungsphasenfehler, Bedarf, die Phase zu justieren
    Die Geschwindigkeit der Ursprungsentdeckung ist zu schnell.
