Befestigungs-Ausrüstungs-/Koordinaten-Maß-Maschine der Goldfarbecmm für Elektronik-Industrie

Befestigungs-Ausrüstungs-/Koordinaten-Maß-Maschine der Goldfarbecmm für Elektronik-Industrie

    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
  • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry

    Produktdetails:

    Herkunftsort: DONGGUAN,CHINA
    Markenname: UNIMETRO
    Modellnummer: CMM

    Zahlung und Versand AGB:

    Min Bestellmenge: 1
    Verpackung Informationen: Aluminium-Legierung-Feld
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Produktname: Fixturing Ausrüstungen CMM Farbe: Gold
    Material: Aluminium 6061 Größe: 60/set, 108/set
    Anwendung: Elektronik, Aerospace, Automobil-, Plastik- oder medizinische Behandlung, usw.

    CMM Koordinaten-Maß-Maschinen-Befestigungen



    CMM Koordinaten-Maß-Maschinen-Befestigungen, die Befestigungs-Inspektions-Befestigungen messen



    Anwendung



    Die Flexfix-Befestigungs-Reihen sind sich unterscheidet herein Industrien wie des Aerospaces, Automobil-, Plastik- oder medizinischer Behandlung der Elektronik, weit verbreitet. Sie kann zu allen Größen und zu Modellen von CMM und von VMM eingeführt werden. Sie sind die Werkzeuge, die Ihren Messvorgang flexibel machen, wiederholbar, und standardisiert.





    Modulares Fixturing für Ihr CMM



    Befestigungssystem FlexFix-Reihe CMM wird durch UNIMETRO entworfen und entwickelt, das bedeutet, Benutzern CMM zu helfen, die Reproduzierbarkeit und die Genauigkeit des Inspektionsprozesses zu verbessern, indem es die schnellen und wiederholbaren fixturing Einrichtungen für die Komponenten zur Verfügung stellt. Befestigungen FlexFix-Reihe CMM sind modular und können mit den Anforderungen des Benutzers erweitert werden, eine komplette fixturing Lösung für irgendein Teil unabhängig davon seine Größe, Form oder Material zur Verfügung zu stellen.



    Befestigungs-Ausrüstungs-/Koordinaten-Maß-Maschine der Goldfarbecmm für Elektronik-Industrie Befestigungs-Ausrüstungs-/Koordinaten-Maß-Maschine der Goldfarbecmm für Elektronik-Industrie

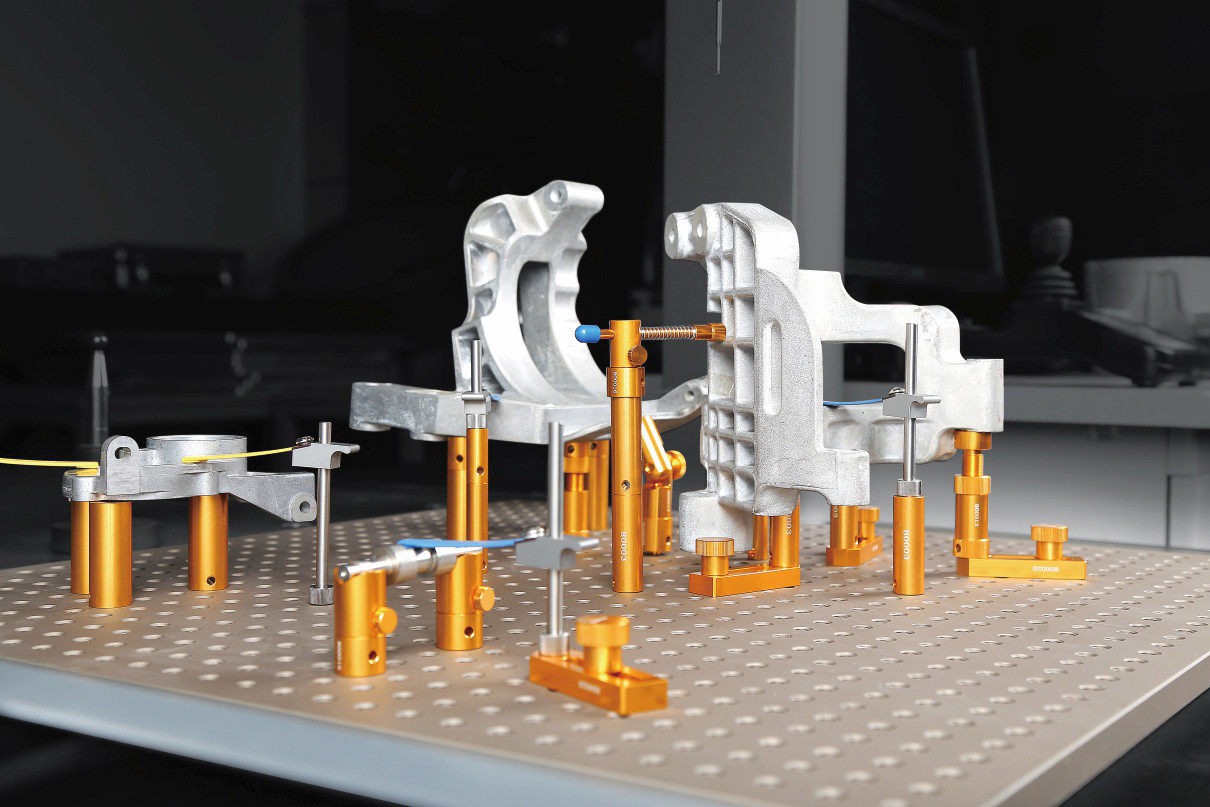

    Für mehrfache Anwendungen wie Elektronik, kann Aerospace-, Automobil-, Plastik- oder medizinischebehandlung, die FlexFix-Reihe eine volle Lösung zu den fixturing Anforderungen CMM zur Verfügung stellen. Die Reihe bietet Befestigungsplatten mit M8 verlegten Installationen in einer großen Auswahl von Standardgrößen, die vom hohen genauen Aluminiummaterial und mit komplexem Herstellungsverfahren gemacht werden an, um die Genauigkeit und die Zuverlässigkeit des Systems sicherzustellen. Perfekte fixturing Lösungen können ohne irgendwelche Werkzeuge sehr schnell zusammengebaut werden, um Durchsatz zu erhöhen und Verzögerungen in der Inspektion zu vermeiden.





    Wählen Ihrer fixturing Ausrüstung



    Befestigungs-Ausrüstungs-/Koordinaten-Maß-Maschine der Goldfarbecmm für Elektronik-Industrie Befestigungs-Ausrüstungs-/Koordinaten-Maß-Maschine der Goldfarbecmm für Elektronik-Industrie

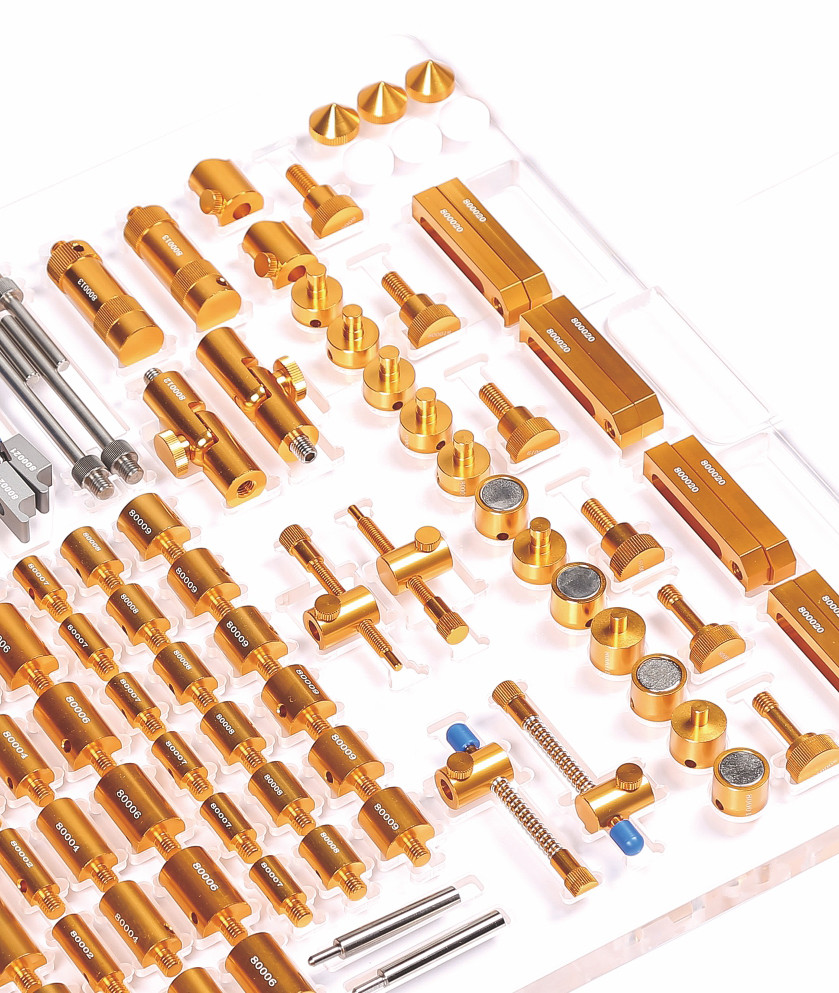

    Befestigungen Flexfix-Reihe CMM werden als Ausrüstungen verkauft, um ein einfaches Beginnen zu machen. Eine Ausrüstung besteht einem niedrigen Brett und einem umfassenden Satz aus Komponenten.


    Wir bieten unterschiedliche Größenwahl für die Grundplatten an und Benutzer sollte das passende vorwählen, das auf der Größe der Maschine CMM und messenden Anforderung basiert.





    Komponenten der Befestigungen CMM

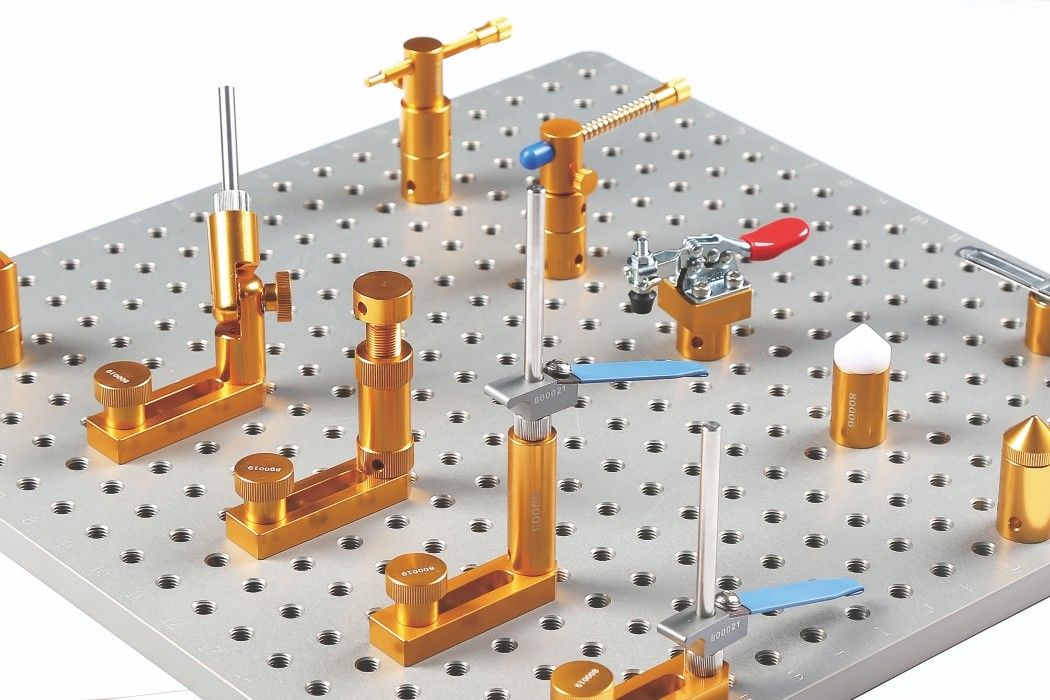

    Die Flexfix-Reihe Fixturing-Komponenten sind entworfen, um Komponenten mit der minimalen notwendigen Kraft fest zu halten und ohne irgendwelche Spezialwerkzeuge, sind alle Komponenten mit unterschiedlicher Funktion einschließlich die Unterstützung, das Festklemmen oder das Drücken. Der angemessene Entwurf darf Schaden oder Verzerrung auf dem messenden Fach vermeiden. Mit diesen flexiblen Komponenten sind Benutzer in der Lage, unterschiedliche Art der fixturing Kombination für zu schaffen schwankt von den Teilen. Auch es ist einfach, einen klaren Sondenweg des Messens 3D zu gründen.



    Befestigungs-Ausrüstungs-/Koordinaten-Maß-Maschine der Goldfarbecmm für Elektronik-Industrie

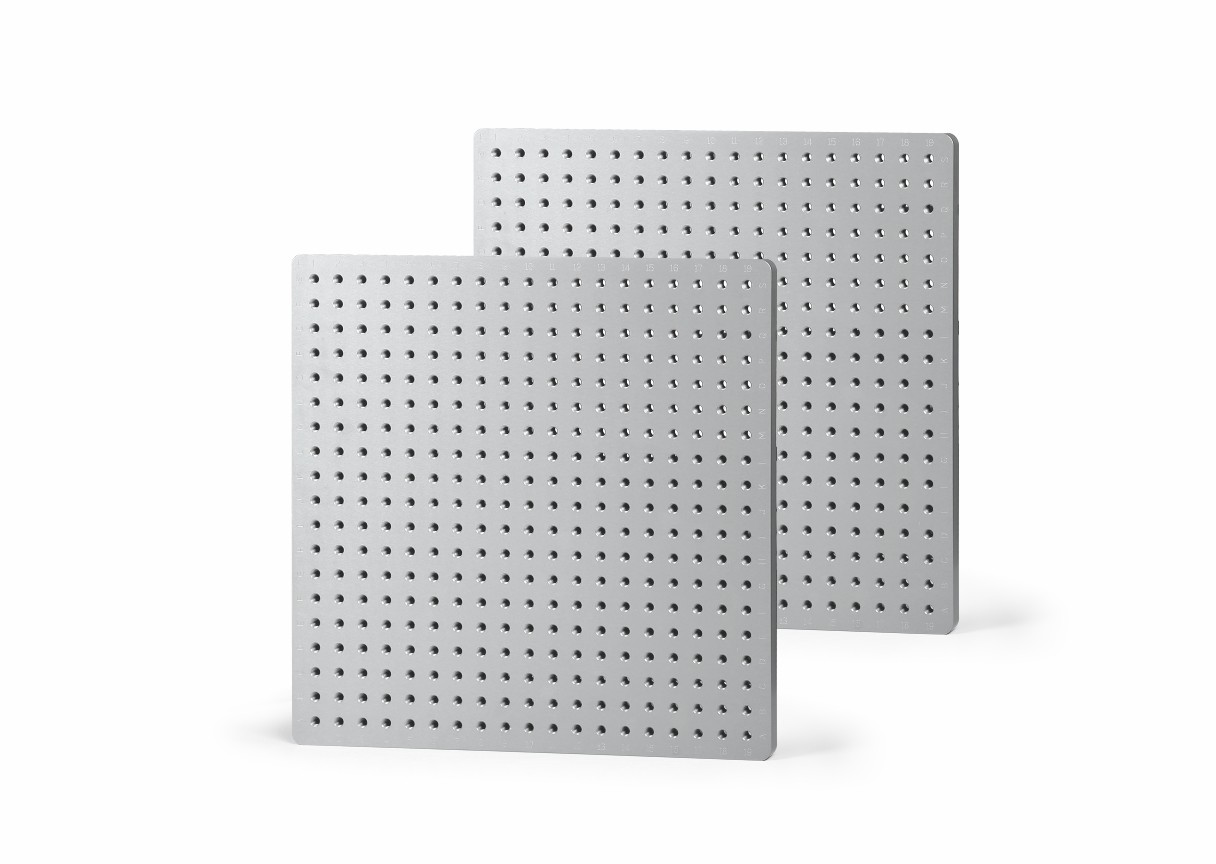

    Grundplatten CMM



    Mehrfache Größen von Grundplatten sind für Wahl für die Befestigungen Flexfix-Reihe CMM verfügbar. Welches breite Palette der Anwendung für unterschiedliche Größe von CMM und auch zufrieden stellende unterschiedliche Größe von den Komponenten erlaubt, die Anforderung fixturing sind.

    Ein komplexes Herstellungsverfahren wird für die Grundplatten der Befestigungen CMM, das CNC umfasst, der maschinell bearbeitet, die reibende Präzision angefordert, Beschichtung und Laser-Markierung, um die Platten mit hoher Genauigkeit, Flachheit und Zuverlässigkeit zu machen anodisiert. Und ausgenommen die Standardgrößen bieten wir auch kundengebundene Größen an und verlegen Löcher.

    Die Befestigungsplatten bieten ein alphanumerisches Schachbrettmuster an und jede fixturing Komponente hat seine sichtbare Teilnummer leicht. Sie lässt den Benutzer gründen kann völlig definiert werden und dokumentiert werden, indem sie die Versammlung und den Standort von jeder der fixturing Komponenten notieren, damit die gleiche Einrichtung für Nachprüfungen schnell und genau zu reproduzieren kann.



    Befestigungs-Ausrüstungs-/Koordinaten-Maß-Maschine der Goldfarbecmm für Elektronik-Industrie

    Plattengrößen:

    400*300mm, Löcher des Fadens M8

    400*400mm, Löcher des Fadens M8

    500*500mm, Löcher des Fadens M8

    600*600mm, Löcher des Fadens M8

    Andere kundengebundene Größen





    Bauteilübersicht



    Einzelteil
    Kennzeichen
    Menge
    12*50mm Distanzhülse 80001 6
    12*30mm Distanzhülse 80002 6
    16*50mm Distanzhülse 80003 6
    16*30mm Distanzhülse 80004 6
    20*50mm Distanzhülse 80005 6
    20*30mm Distanzhülse 80006 6
    12*20mm Distanzhülse 80007 6
    16*20mm Distanzhülse 80008 6
    20*20mm Distanzhülse 80009 6
    Schieberklammer 800010 2
    Schraubenschieberklammer 800011 2
    Justierbares Gelenkgelenk 800012 2
    Justierbarer Steckfassungsstand 800013 2
    Magnet 800014 4
    Pin-Distanzhülse 800015 2
    Adptor 800016 6
    Schraube des niedrigen Brettes 800017 2
    Posten V 800018 2
    Schrauben 800019 4
    Justierbares Dia 800020 8
    Tenshions-Klammer 800021 4
    Halten Sie Klammer nieder 800024 2
    Schließen Sie Spannungsklammernunterstützung kurz 800022 2
    Lange Spannungsklammernunterstützung 800023 2
    Kegel 800025 3
    Nylonkegel 800026 3
    Schraubenzieher 800027 2
